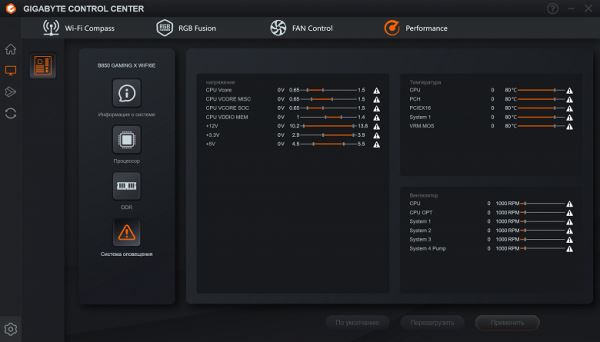

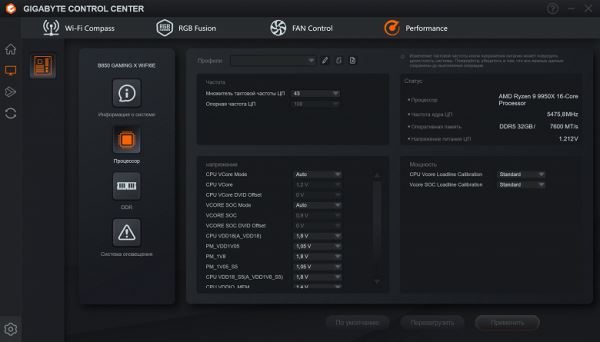

- Программное обеспечение под Windows

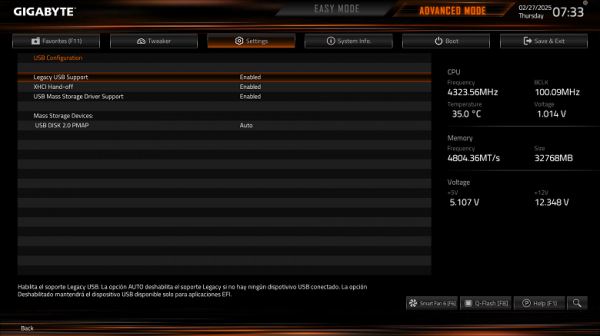

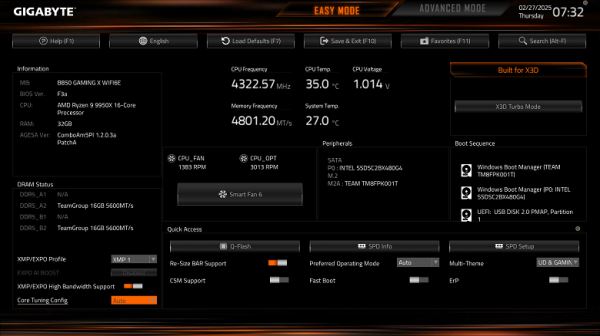

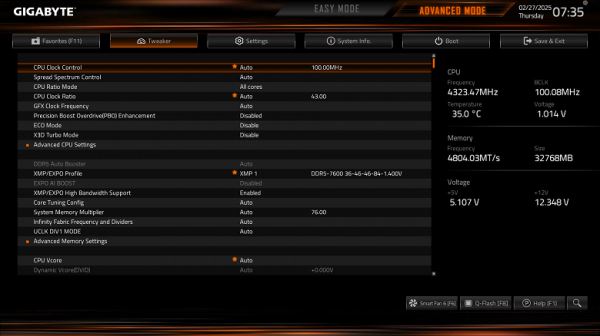

- Настройки BIOS
- Работоспособность (и разгон)
- Выводы
Напоминаю, что в данном разделе мы изучаем, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств матплата попадает к потребителю.
Исследование процессоров и их возможностей (производительности) — в своем разделе.
Также хочу напомнить, что с выходом поколения 9ххх процессоров от AMD обновилась и линейка системных чипсетов от AMD: новое поколение получило цифру 8, то есть X870/B850 и так далее. Сегодня мы продолжим знакомиться с чипсетом среднего уровня – AMD B850.
Таблица основных отличий чипсетов AM5 двухлетней давности и последнего поколения.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Мы помним, что чипсеты X670/X670E имеют по две микросхемы Promontory 21, которые между собой также соединяются линиями PCIe 4.0, при этом каждый их этих чипов представляет собой фактически более младшие решения B650/B650E. То есть разница между X670/X670E и B650/650E – очень существенная по количеству имеющихся линий PCIe/USB. Суффикс «E» у чипсетов 6хх серии означает поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт).
Также мы знаем, что в новой линейке чипсетов 8хх маркетологи AMD совершили, на мой взгляд, очень неприятный для потребителя шаг, сделав между X870E и X870 капитальные различия, когда X870 – это по сути тот же B650E (плюс обязательная поддержка USB4), а не никакой не «X-чипсет» (к которому мы уже успели привыкнуть на примере X670/670E).
Также очевидно, что поколение 8хх отличается от 6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня для этих целей повсеместно используется контроллер ASM4242 от ASMedia, и он для своей работы требует 4 линии PCIe, и (внимание!) они могут использоваться как от чипсета 8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов).
А что же собой представляет B850, и чем он отличается от X870 и B650E? Учитывая, что физически это тот же чип Promontory 21 (а это и B650, и B650E, и даже X870), мы можем уверенно сказать, что маркетологи AMD, сами себя загнав в угол, пытались искусственно создать хоть какие-то отличия между X870 и B850.
Итак, если AMD X870 – это по сути B650E (то есть линий и портов почти в 2 раза меньше, чем у X870E, а от процессора на слоты и порты идет полная версия PCIe 5.0, и 16 линий для видеокарты можно делить на 2 слота по 8 линий, плюс обязательная поддержка USB4 через сторонний контроллер), то AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E). Короче, запутаться можно.
Одно следует иметь в виду: X670/X670E/X870E – чипсеты с двумя физическими Promontory 21, поэтому там линий PCIe и портов в 2 раза больше, а B650/B650E/X870/B850 – чипсеты с одним Priomontory 21 с вытекающими последствиями. А чего еще могут добавить/убавить производители – непредсказуемо.

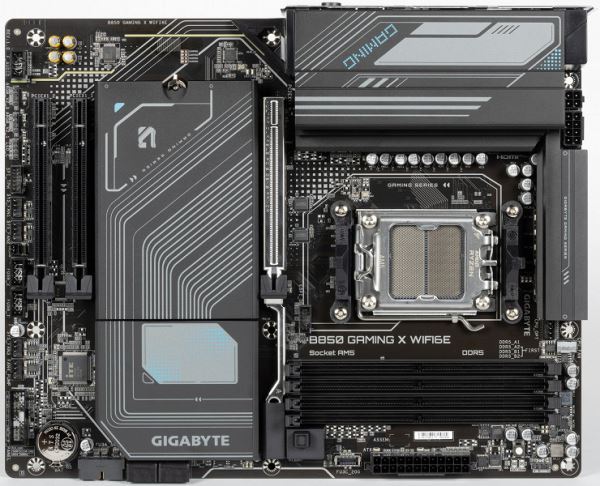

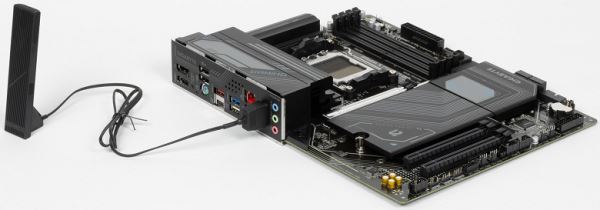

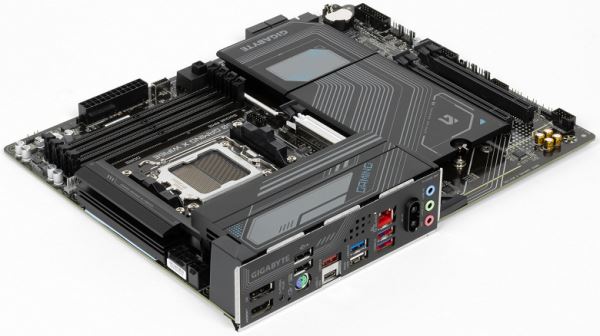

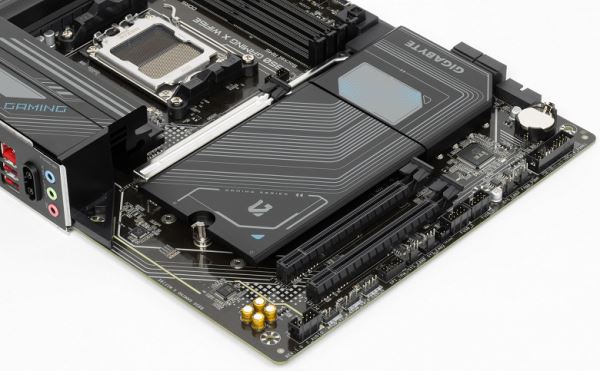

Теперь возвращаемся к самой матплате, которая относится к серии Gaming — Gigabyte B850 Gaming X WiFi6E, базируемая на AMD B850.
Как обычно начинаем с упаковки.

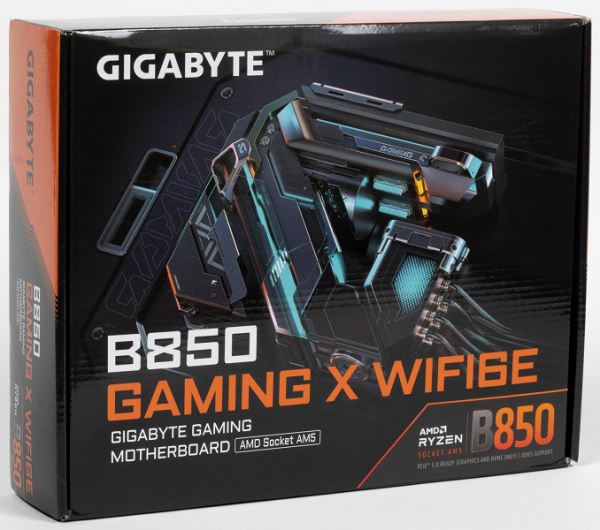

Gigabyte B850 Gaming X WiFi6E поставляется в традиционной из жесткого картона в фирменной черно-оранжевой цветовой гамме Gigabyte. Комплект размещен под платой в отдельном отсеке.

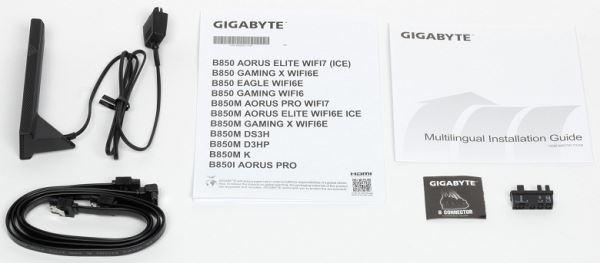

Комплект поставки в целом очень скромен: в нем есть очень краткое руководство пользователя (детальное скачивается с сайта компании), 2 кабеля SATA, антенна встроенного Wi-Fi/BT-модуля, фирменный G-connector для передней панели.
ПО не поставляется, его надлежит скачивать с сайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

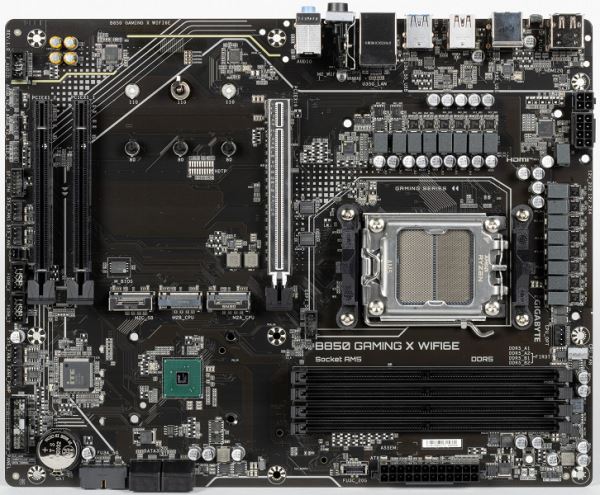

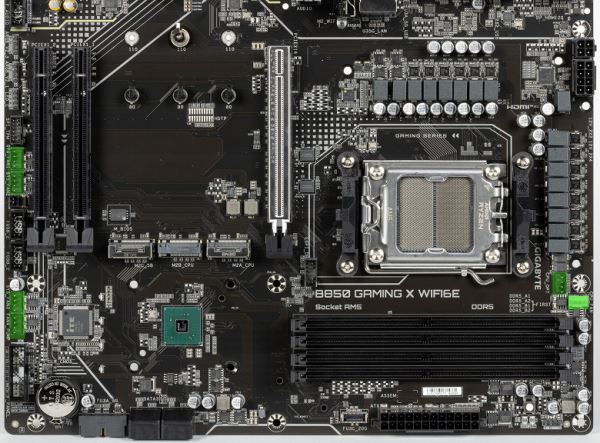

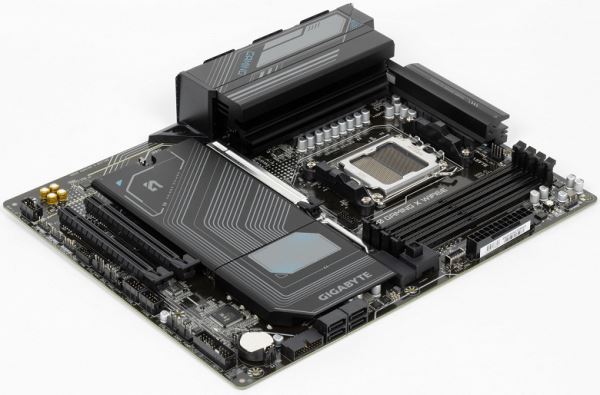

Форм-фактор

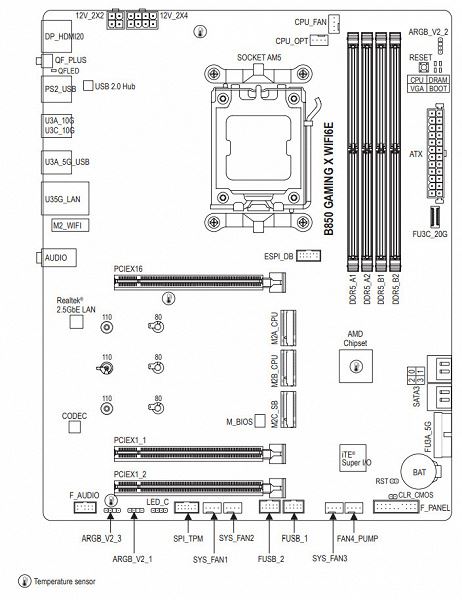

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte B850 Gaming X WiFi6E имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

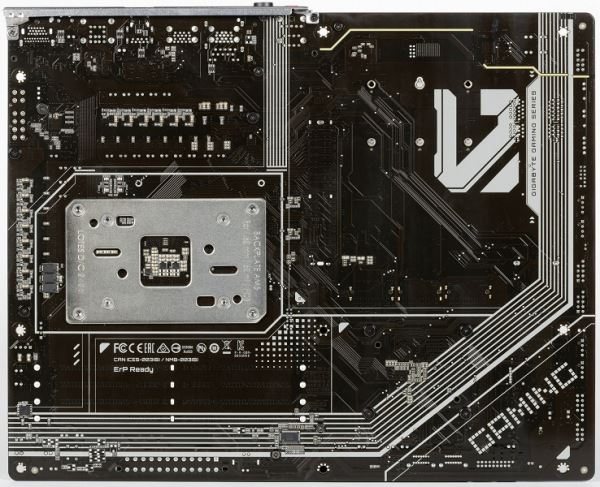

На оборотной стороне расположена металлическая пластина жесткости крепления процессорного разъема (сокета) и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны,а также отшлифовано. Защитной пластины (бэкплейта) нет.
Технические характеристики

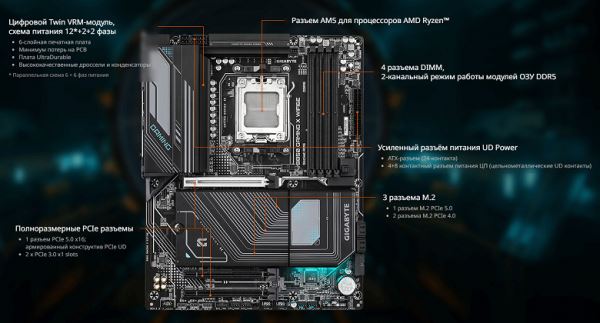

Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |

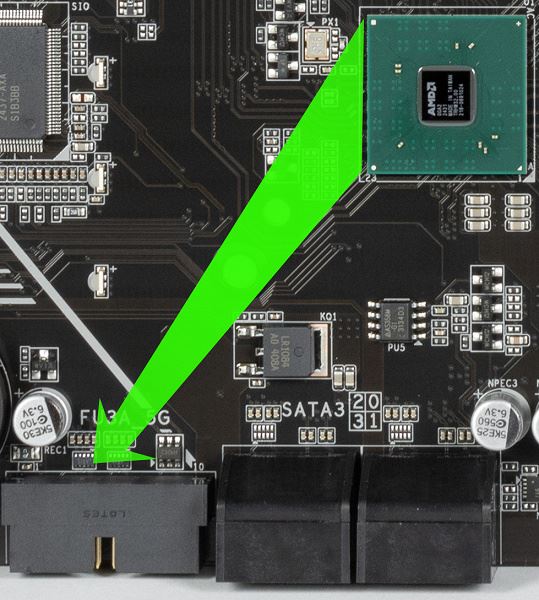

| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-8200 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2.5 Гбит/с 1 × Realtek Dual Band Wireless RTL8852 (Wi-Fi 6E 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCI Express 5.0 x16 (режимы x16/x8+x8) 1 × PCI Express 3.0 x16 (режим x1) 1 × PCI Express 3.0 x16 (режим x1) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B850) 1 × M.2 (M2A_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/2580/22110/25110) 2 × M.2 (M2B_CPU, CPU, PCIe 4.0 x4 для устройств формата 2280/2580/22110/25110) 1 × M.2 (M2C_SB, B850, PCIe 4.0 x4 для устройств формата 2280/2580/22110/25110) |
| USB-порты | 3 × USB 2.0: 4 порта Type-A (черные и белый)(Genesys Logic GL850G) 4 × USB 2.0: 2 внутренних разъема на 4 порта (B850) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850) 3 × USB 3.2 Gen1: 3 порта Type-A (синие) (B850+CPU) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (B850) 1 × USB 3.2 Gen2: 1 порт Type-C (CPU) 1 × USB 3.2 Gen2: 1 порт Type-A (красный) (CPU) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 3 × USB 3.2 Gen1 (Type-A) 3 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × HDMI ( выход) 1 × DP ( выход) 2 антенных разъема кнопка перепрошивки BIOS — Q-Flash Plus |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 разъем TPM для систем безопасности 1 разъем для перезагрузки Reset 1 разъем для подключения управления с передней панели корпуса 1 кнопка перезагрузки Reset |
| Форм-фактор | ATX (305×244 мм) |
| Примерная цена | 25 тысяч рублей на момент подготовки обзора (на Озоне) |
Основная функциональность: чипсет, процессор, память

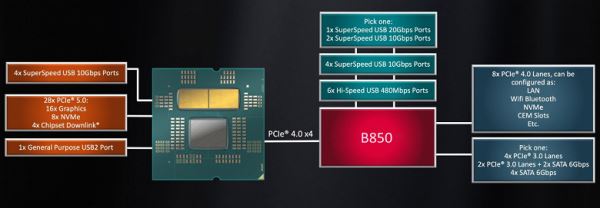

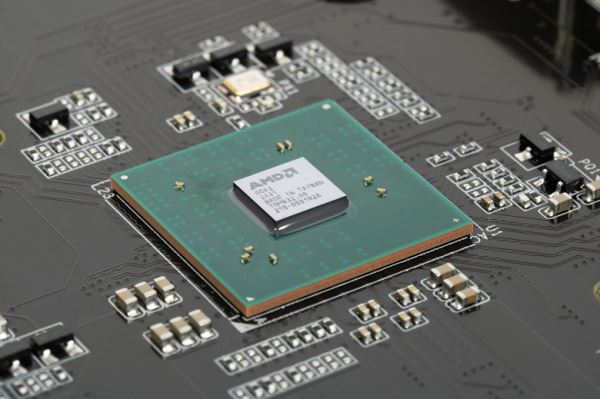

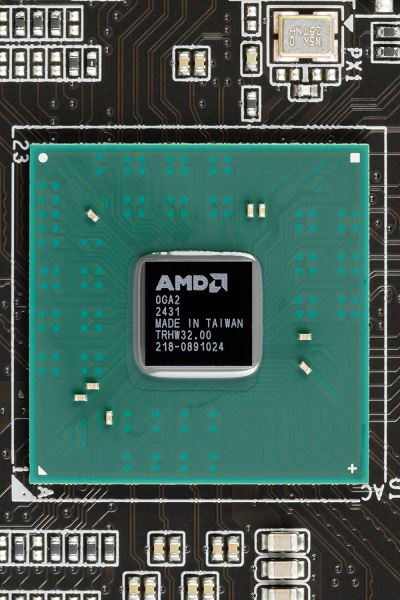

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

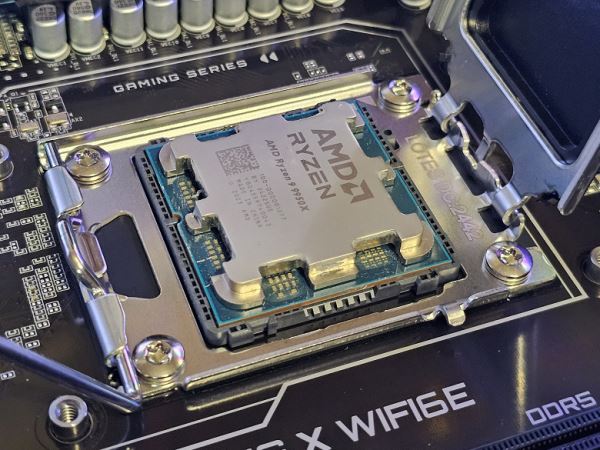

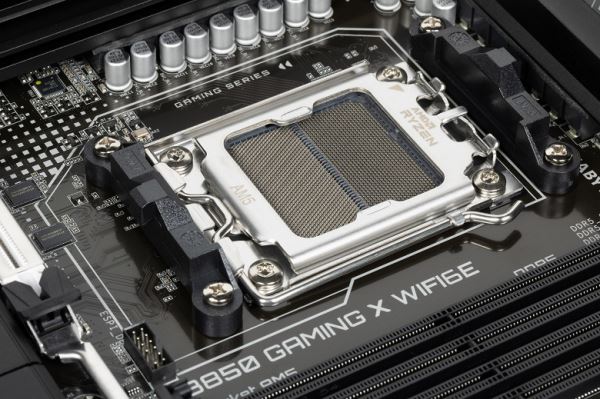

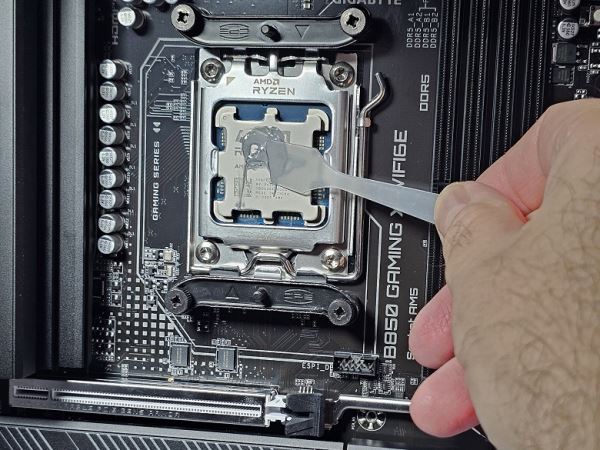

Gigabyte B850 Gaming X WiFi6E поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.

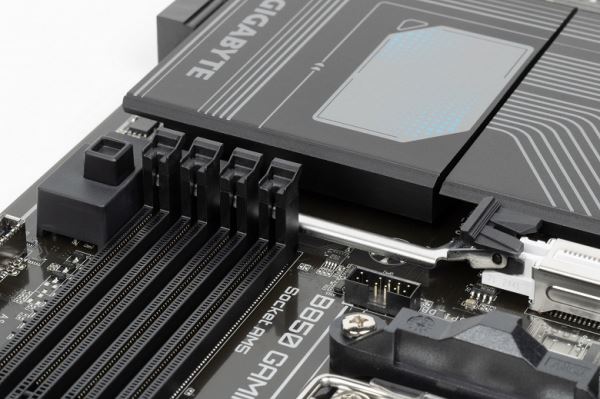

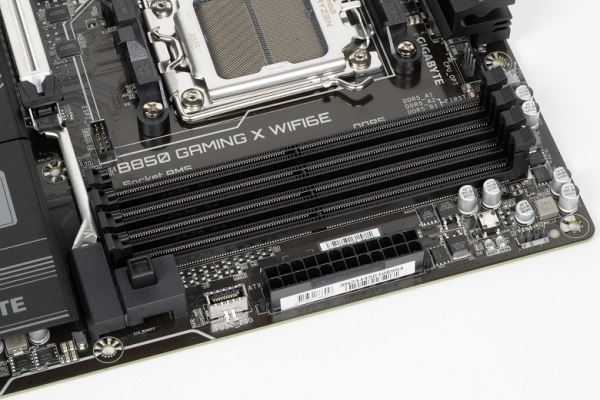

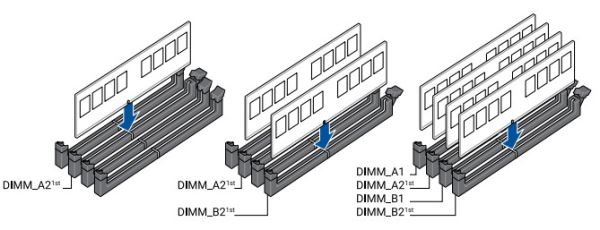

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x16_2 (1 линия PCIe 3.0)
- порт M.2 (M2C_SB) (4 линии PCIe 4.0);
- Слот PCIe x16_3 (1 линия PCIe 3.0);
- SATA 0,1,2,3 (4 линии PCIe 3.0);
- Realtek RTL8125D (Ethernet 2.5 Gb/s) (1 линия PCIe 4.0);
- Realtek RTL8852 WIFI7/BT (Wireless) (1 линия PCIe 4.0)
12 линий PCIe (6 версии 4.0 и 6 версии 3.0) оказались занятыми, включая 4 порта SATA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M2A_CPU) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
- Порт M.2 ( M2B_CPU) (4 линии PCIe 4.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины. А также контроллер USB 2.0 Genesys Logic GL850G использует линию USB 2.0 от CPU (детали ниже в разделе USB портов).

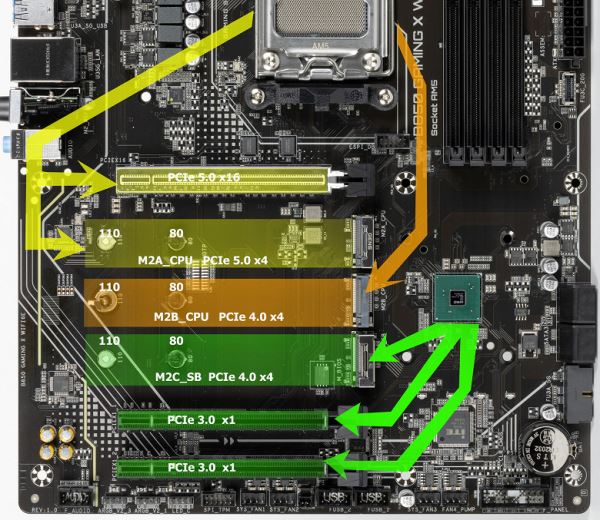

Выше приведена полная схема распределения ресурсов по слотам PCIe. Всего на плате есть 3 слота PCIe: один PCIe x16 PCIe 5.0, получающий данные от процессора, и два «длинных» слота, получающие данные от B850, но работающие по схеме x1 и x1.

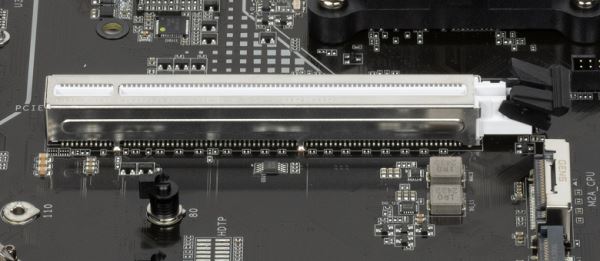

Первый («процессорный») слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Имеется и схема EZ-Latch-Plus удобного изъятия карт расширения из первого слота. Путем нажатия кнопки за пределами слота можно легко открыть замок PCIe x16_1.
Матплата позволяет смонтировать СО любого размера.

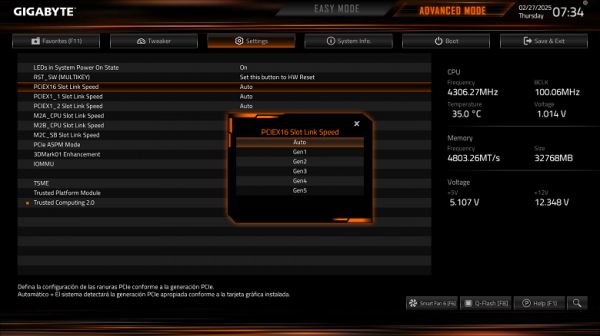

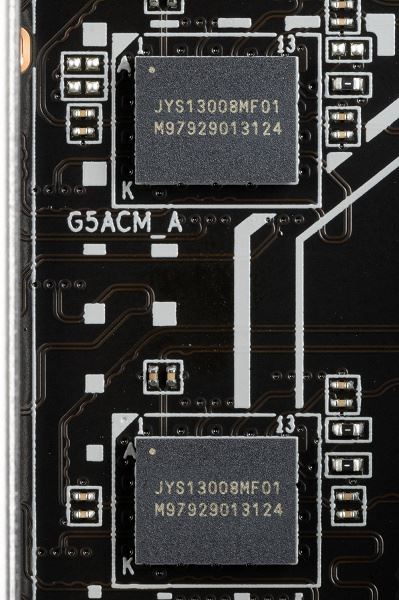

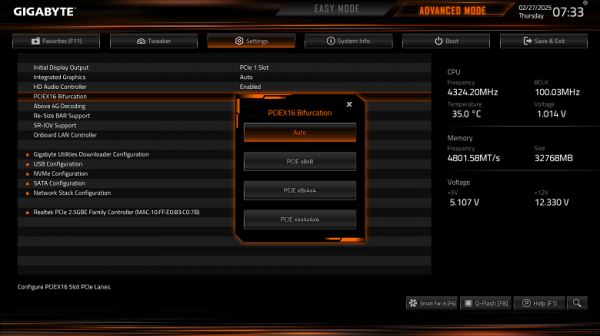

Поскольку имеются переключения работы слота PCIe x16_1 (x16 или x8+x8), то востребованы мультиплексоры от Lerain, специально предназначенные для работы с шиной PCIe 5.0.
Внешнего тактового генератора нет.
На очереди — накопители.

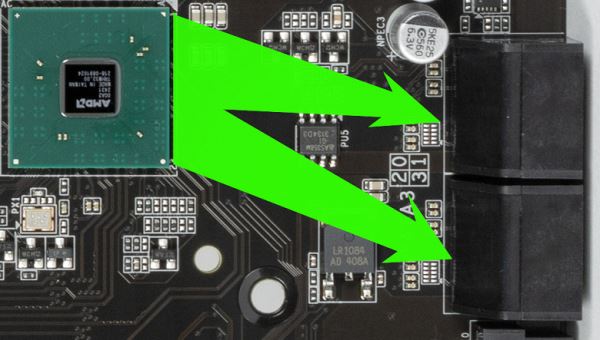

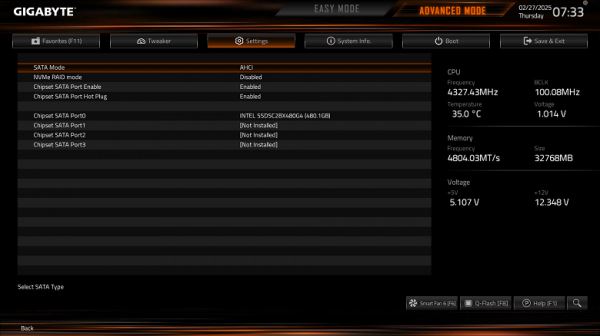

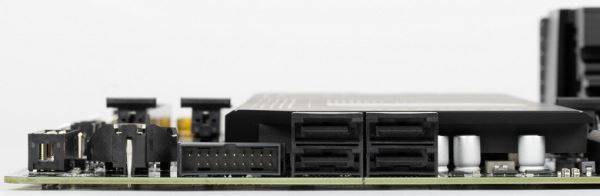

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет B850 и поддерживают создание RAID.
Материнская плата имеет 3 гнезда форм-фактора М.2.
Все 3 слота поддерживают размеры модулей 25110/2580/22110/2280 и работают с модулями только с PCIe интерфейсом, при этом два (M2A_CPU, M2B_CPU) из них получают данные от CPU, а один M2C_SB – от чипсета B850.

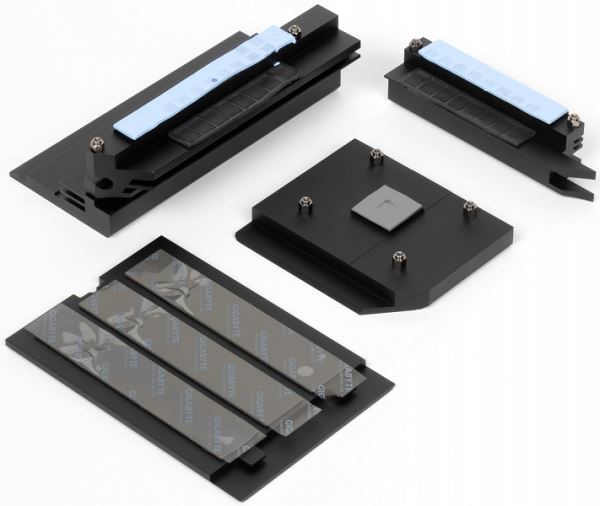

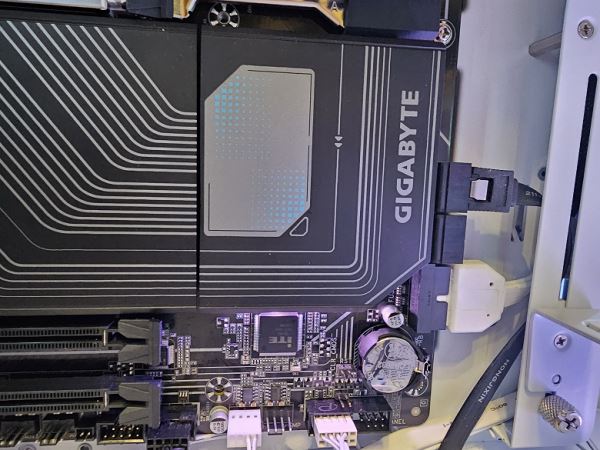

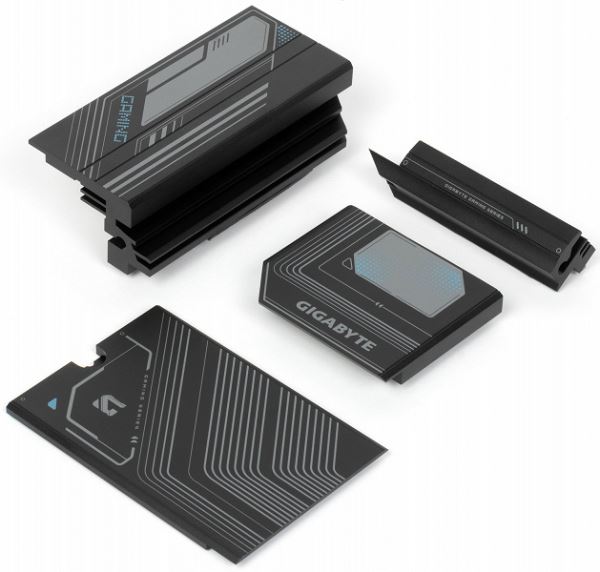

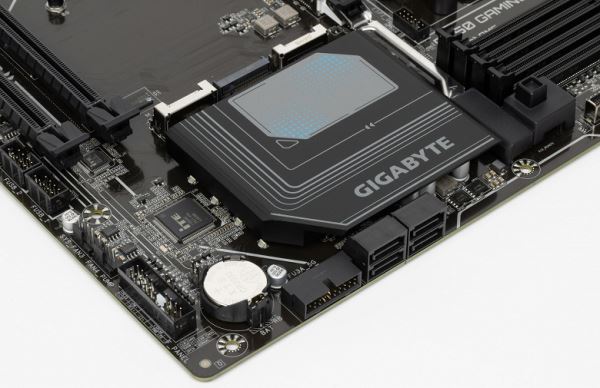

Все M.2 слоты имеют общий радиатор.
Другие устройства и особенности на плате

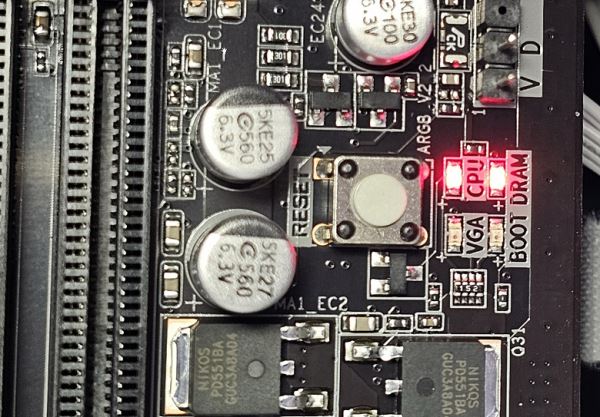

Расскажем и о других особенностях. Плата имеет выделенную кнопку перезагрузки.

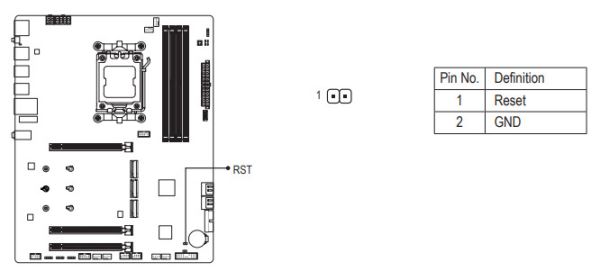

При этом «reset» представлен в двух видах: кнопки и перемычки (и это еще при наличии штатной перемычки в наборе для подключения к корпусу), и данный набор может конфигурироваться через настройки в BIOS (например, можно на эту кнопку подключить работу подсветки, перезагрузка ОС с принудительным выходом в настройки BIOS, запуск защищенного режима).

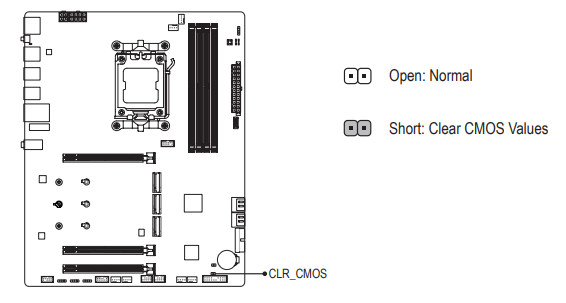

Конечно, есть и возможности сброса CMOS с помощью перемычки.

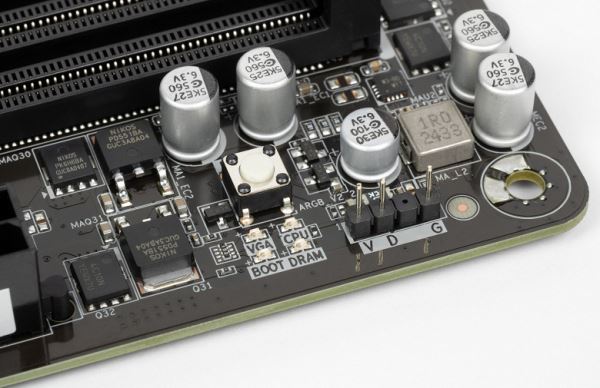

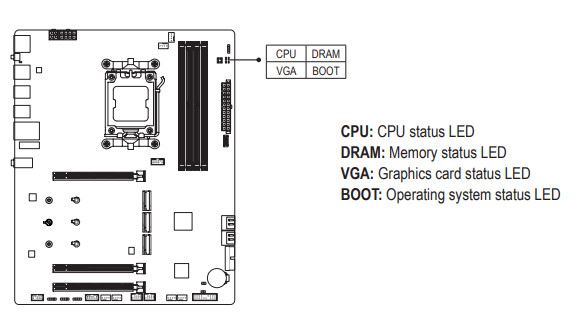

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

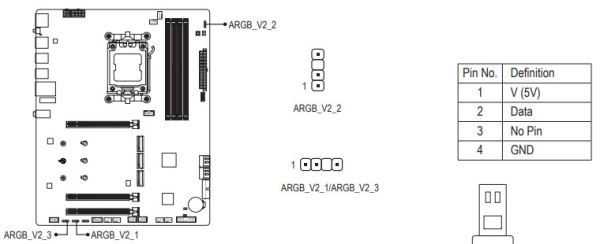

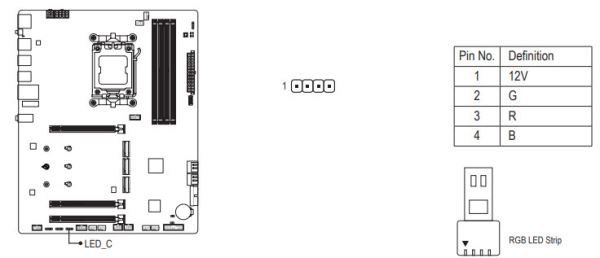

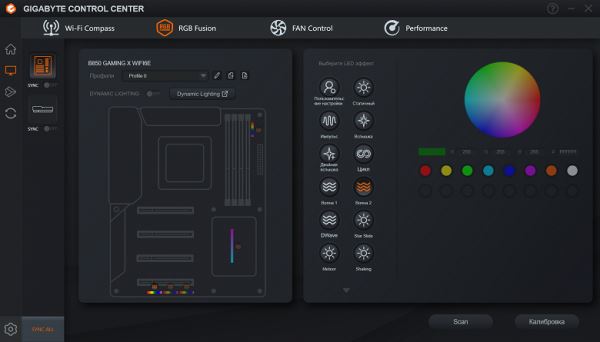

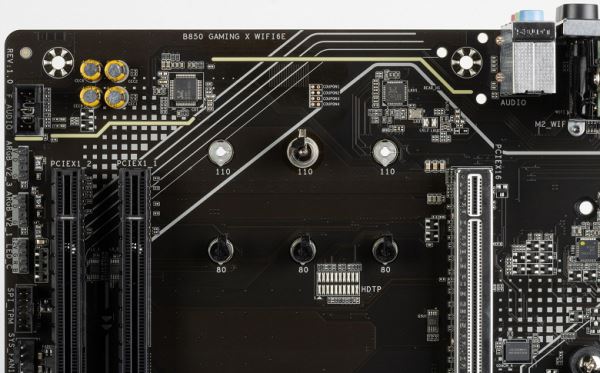

У материнской платы также имеются возможности по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.
Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:
Контроль по синхронизации работы подсветки возложен на контроллер от ITE.

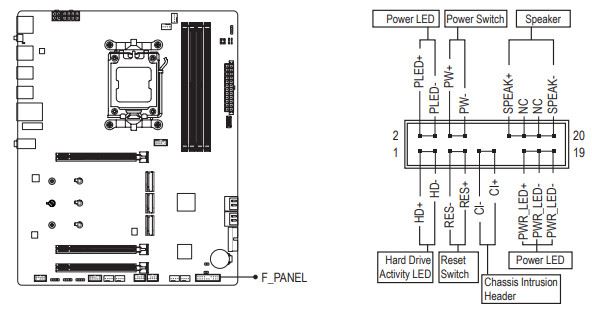

Имеется и традиционный набор пинов FPanel для подключения проводов к передней/верхней/боковой панели корпуса. Кстати, удобно использовать прилагаемый к карте адаптер G-connector, в который вначале вставляются все «хвосты» от корпуса, а потом он сам просто вставляется в матплату.

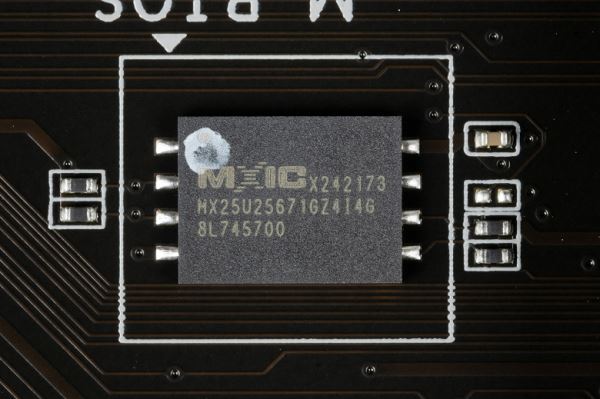

Для размещения прошивки UEFI/BIOS использована микросхема от Macronix.
Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Q-Flash Plus.
Для работы такой технологии задействован специальный контроллер.
Для такого обновления BIOS версию прошивки надо вначале переименовать в gigabyte.bin и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.
При этом система может запуститься, однако процессор останется холодным (не участвует в данной процедуре). По окончании обновления система выключится. И тут же надо выключить блок питания.

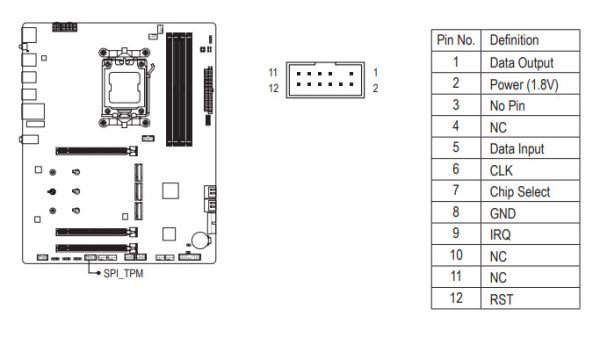

Последняя «изюминка» — это TPM — для подключения устройств безопасности.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

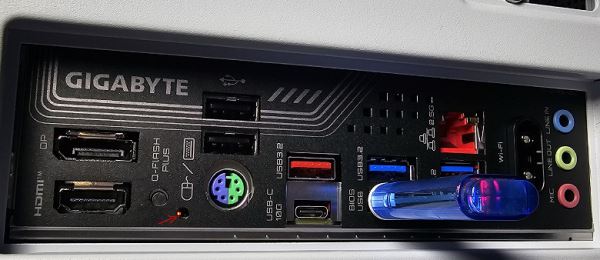

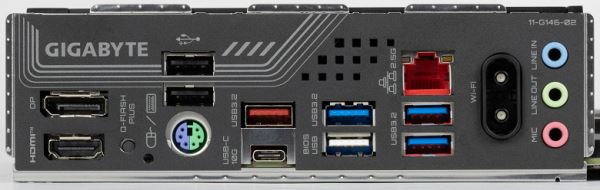

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
И что мы имеем? Всего на материнской плате — 15 портов USB:

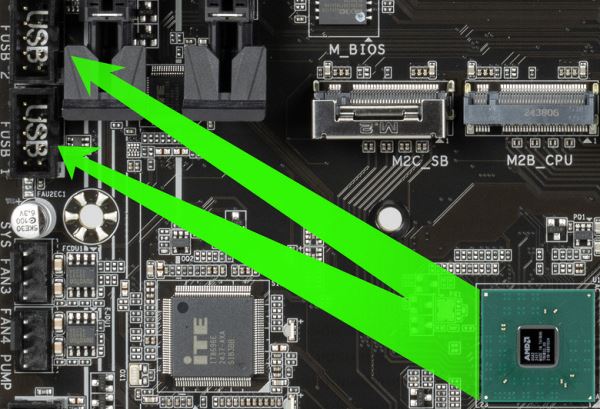

- 1 порт USB 3.2 Gen2x2: реализован через B850 и представлен внутренним портом Type-C
для подключения к соответствующему разъему на передней панели корпуса; - 2 порта USB 3.2 Gen2: все реализованы через CPU и представлены на задней панели одним портом Type-A (красный) и одним портом Type-C;
- 5 портов USB 3.2 Gen1: 4 реализованы через B850 и 2 представлены внутренним разъемом
на материнской плате на 2 порта, а 2 представлены на задней панели портами Type-A (синие); еще 1 реализован через CPU и также представлен на задней панели портом Type-A (синий); - 7 портов USB 2.0/1.1: 4 реализованы через B850 и представлены двумя внутренними разъемами

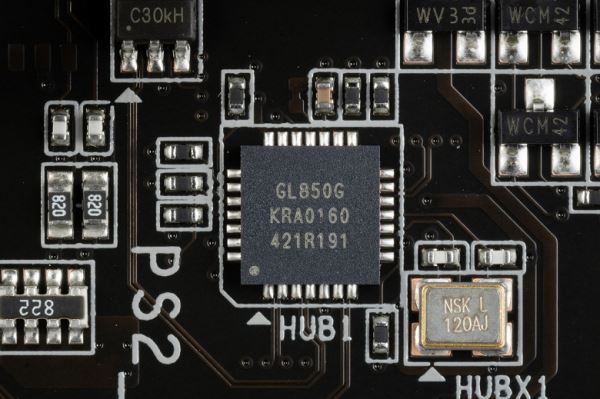

(каждый на 2 порта); еще 3 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от CPU) и представлены 3 портами Type-A на задней панели (черные и белый).
Итак, через чипсет B850 реализовано 1 USB 3.2 Gen2x2, 4 USB 3.2 Gen1 и 5 USB 2.0 портов (помним, что беспроводной контроллер требует одну линию USB 2.0).
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 17 высокоскоростных портов.

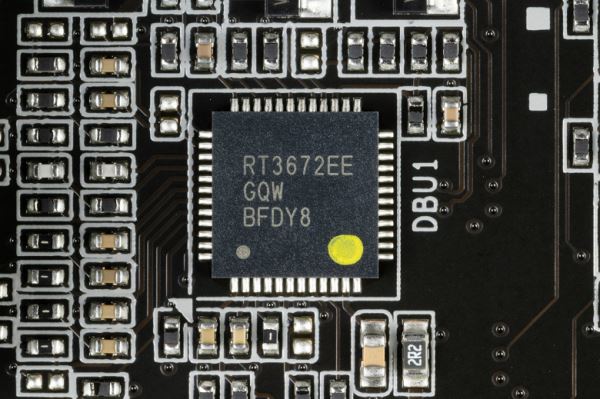

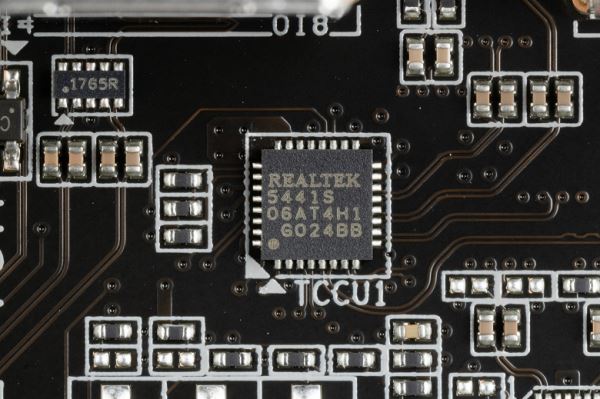

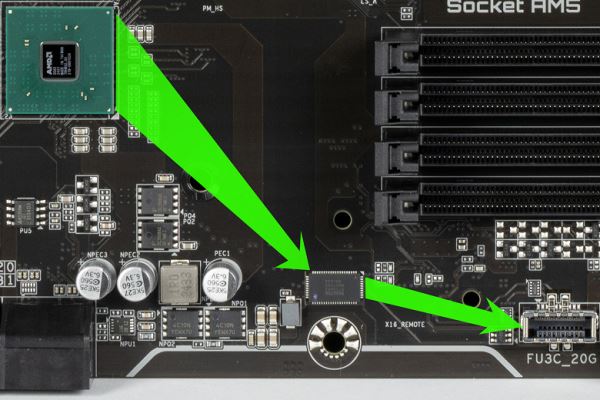

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала от Diodes Inc.(ex Pericom).

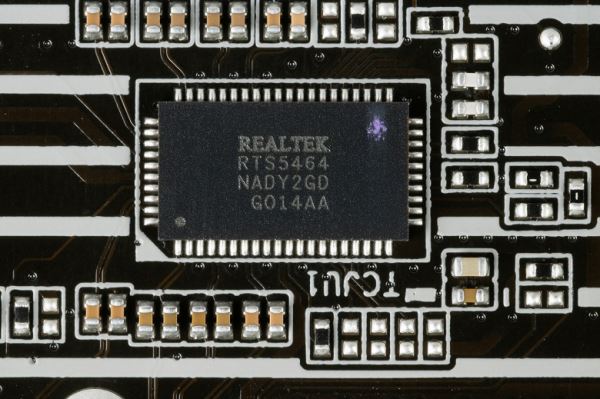

А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от Realtek.
Теперь о сетевых делах.

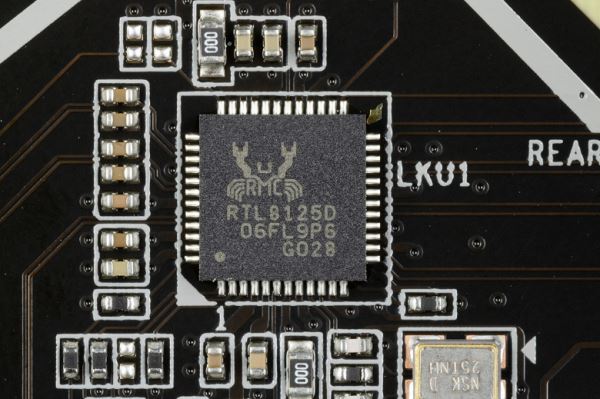

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер: Realtek RTL8125D, способный выдавать до 2,5 Гбит/с.

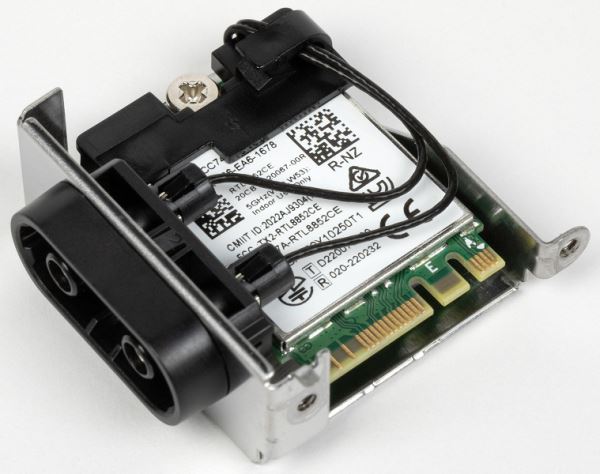

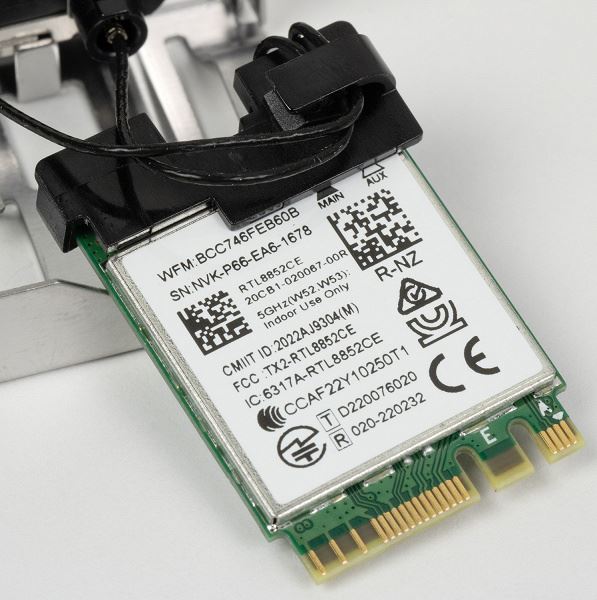

Имеется и комплексный беспроводной адаптер на контроллере Realtek RTL8852, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для присоединения выносных антенн выведены на заднюю панель.

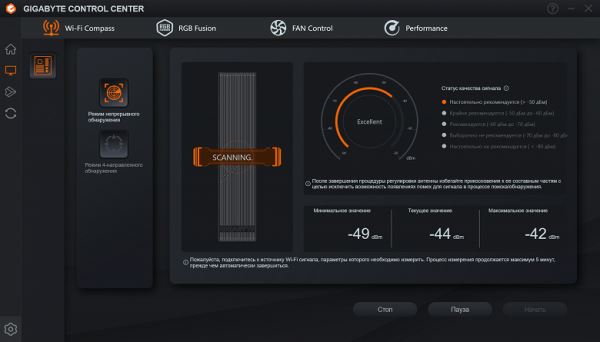

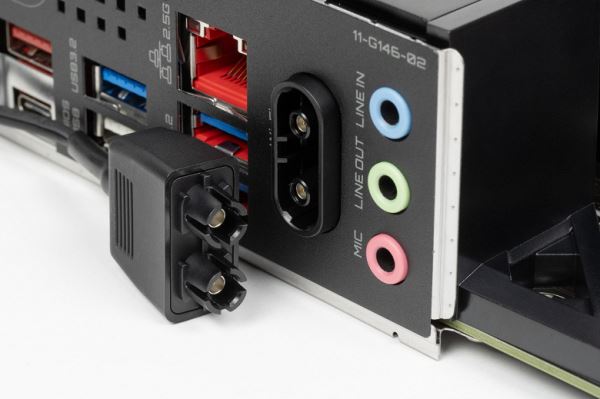

В данном адаптере реализована новая схема подключения антенн – с помощью пластиковых замков (без завинчивания наконечников антенных проводов).

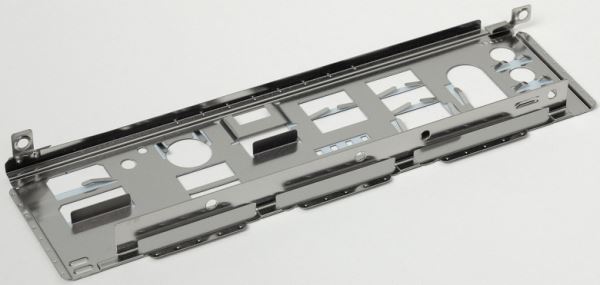

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

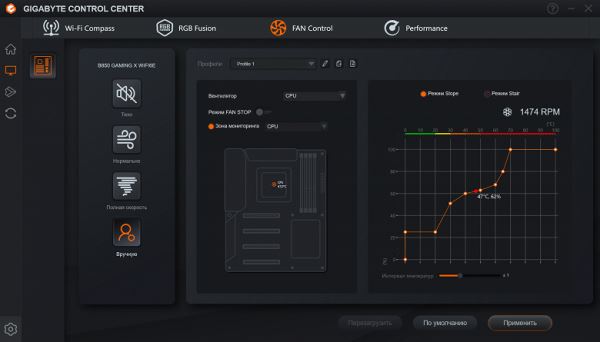

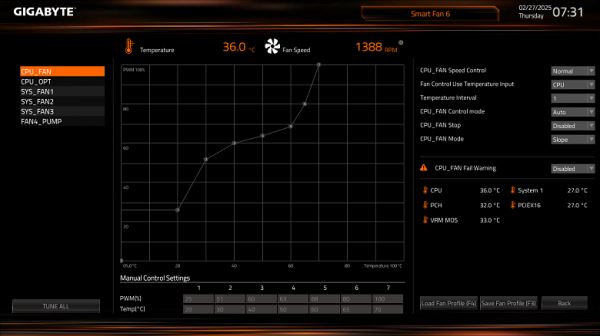

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (максимум 2 A / 24 Вт).

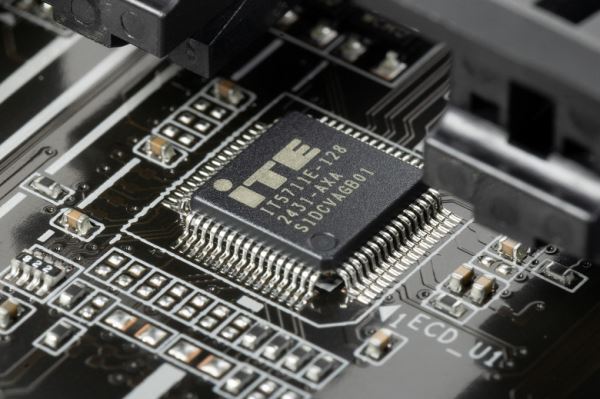

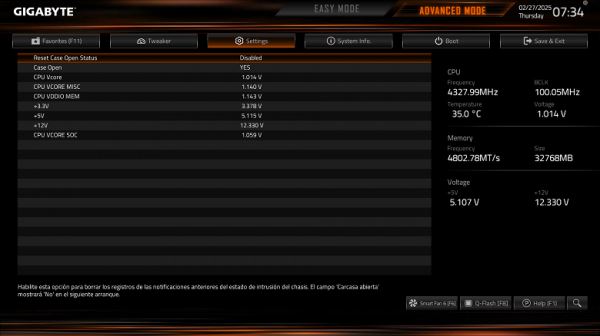

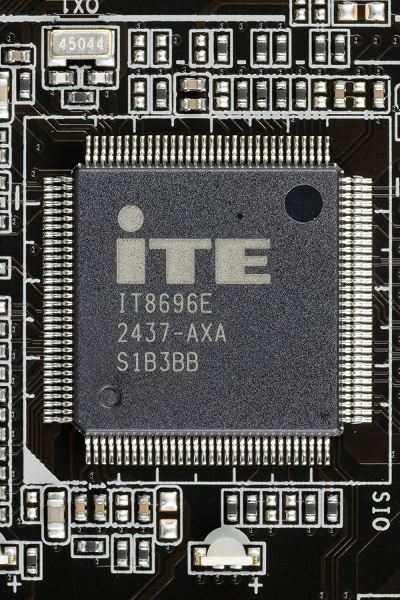

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8696.

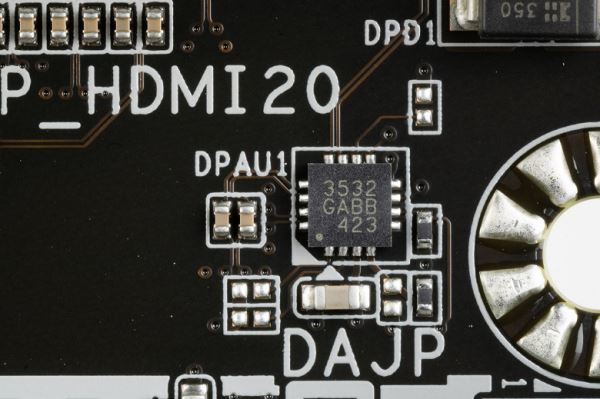

Учитывая, что теперь многие новые процессоры AMD оснащены встроенной графикой, наличие гнезд вывода на материнских платах становится очень актуальным. Вот и в данном случае матплата имеет гнездо DP с усилением до версии 1.4a с помощью контроллера от On Semi.
Также у матплаты имеется и гнездо HDMI 2.0b.
Аудиоподсистема

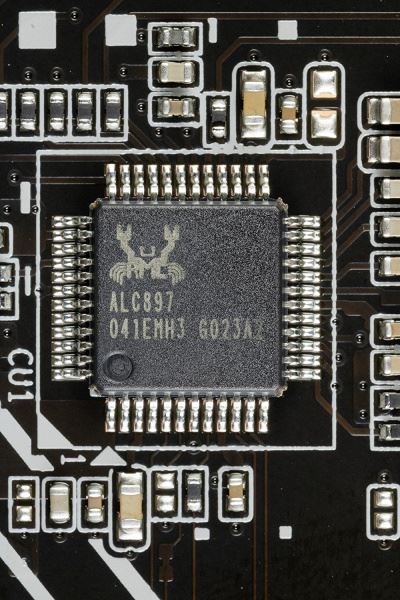

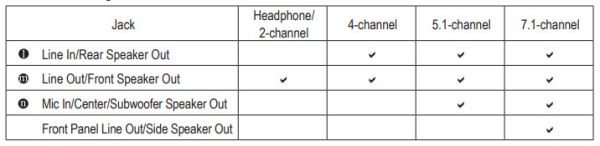

Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведовал аудиокодек Realtek ALC897. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц. В данном случае схема 7.1 реализована с участием гнезд на корпусе (поэтому их следует подключить к матплате). S/PDIF на матплате нет.
Ни ЦАП, ни операционных усилителей нет.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты три стандартных разъема по приему и выводу сигналов с традиционной раскраской. Вывод по схемам 5.1/7.1 показан ниже.

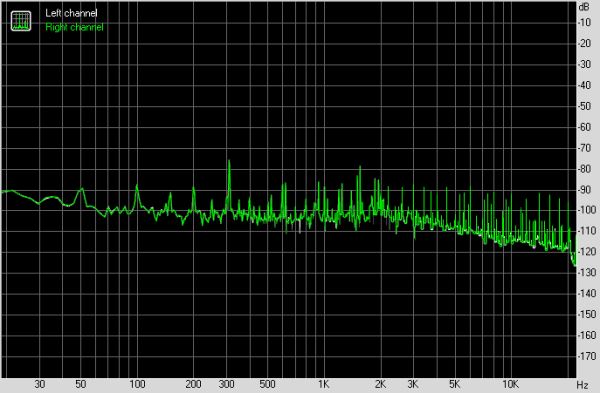

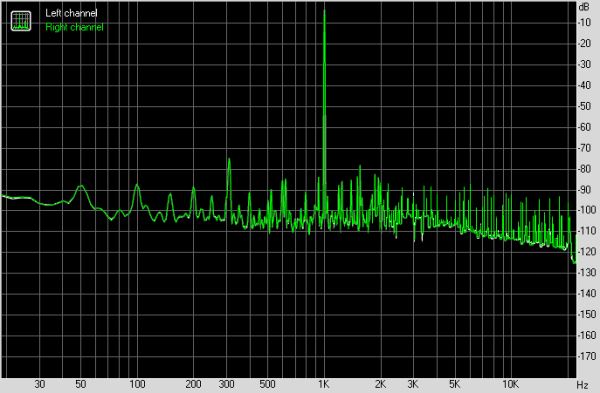

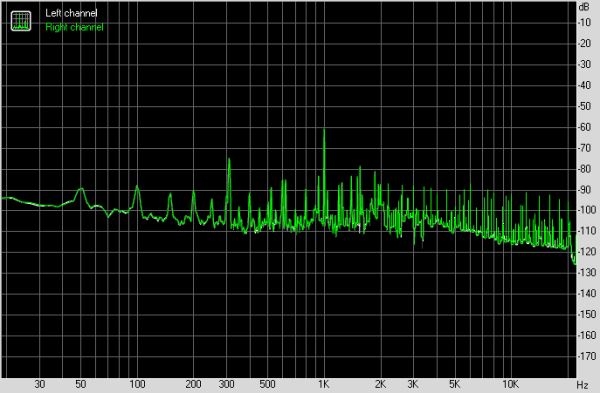

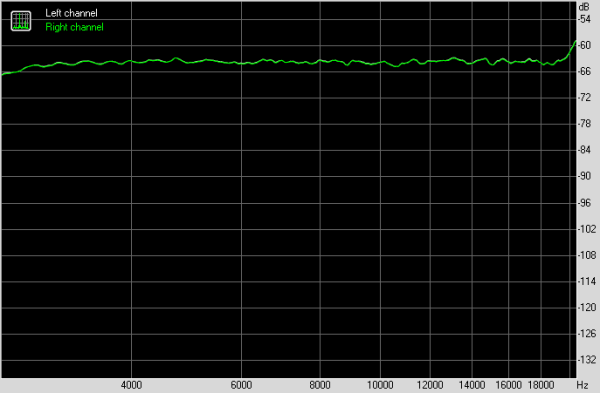

Результаты тестирования звукового тракта в RMAA
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.
По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
| Тестируемое устройство | Gigabyte B850 Gaming X WiFi6E |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | выход на задней панели — вход Creative E-MU 0202 USB |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,2 дБ /- 0,2 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты

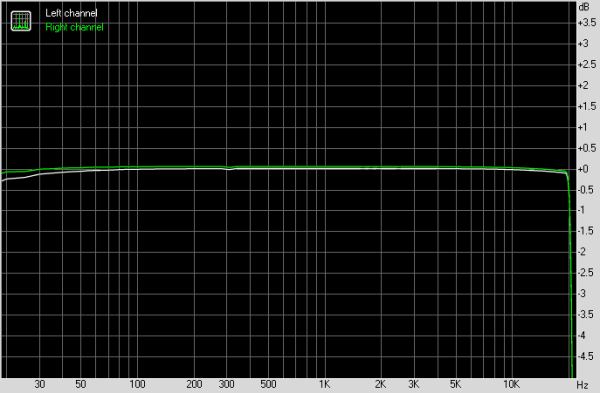

| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.02, -0.07 | Отлично |
| Уровень шума, дБ (А) | -70.3 | Средне |
| Динамические диапазон, дБ (А) | 70.3 | Средне |
| Гармонические искажения, % | 0.014 | Хорошо |
| Гармонические искажения + шум, дБ(A) | -64.1 | Плохо |
| Интермодуляционные искажения + шум, % | 0.074 | Хорошо |
| Взаимопроникновение каналов, дБ | -58.6 | Средне |
| Интермодуляции на 10 кГц, % | 0.063 | Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
| Левый | Правый | |
| От 20 Гц до 20 кГц, дБ | -0.67, +0.02 | -0.62, +0.06 |
| От 40 Гц до 15 кГц, дБ | -0.07, +0.02 | -0.01, +0.06 |
Уровень шума
| Левый | Правый | |
| Мощность RMS, дБ | -70.7 | -70.7 |
| Мощность RMS, дБ (A) | -70.3 | -70.3 |
| Пиковый уровень, дБ | -48.1 | -48.1 |
| Смещение DC, % | -0.0 | +0.0 |
Динамический диапазон
| Левый | Правый | |
| Динамический диапазон, дБ | +70.8 | +70.8 |
| Динамический диапазон, дБ (А) | +70.3 | +70.3 |
| Смещение DC, % | -0.00 | -0.00 |
Гармонические искажения + шум (-3 дБ)
| Левый | Правый | |
| Гармонические искажения, % | 0.01453 | 0.01442 |
| Гармонические искажения + шум , % | 0.05850 | 0.05828 |
| Гармонические искажения + шум (A-взвеш.), % | 0.06233 | 0.06209 |
Интермодуляционные искажения
| Левый | Правый | |
| Интермодуляционные искажения + шум, % | 0.07440 | 0.07389 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.07646 | 0.07580 |
Взаимопроникновение стереоканалов
| Левый | Правый | |
| Проникновение на 100 Гц, дБ | -65 | -68 |
| Проникновение на 1000 Гц, дБ | -58 | -57 |
| Проникновение на 10000 Гц, дБ | -62 | -63 |
Интермодуляционные искажения (переменная частота)
| Левый | Правый | |
| Интермодуляционные искажения + шум на 5000 Гц, | 0.06451 | 0.06424 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.06469 | 0.06452 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.06133 | 0.06128 |
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два ATX12V (4 и 8 контактов).

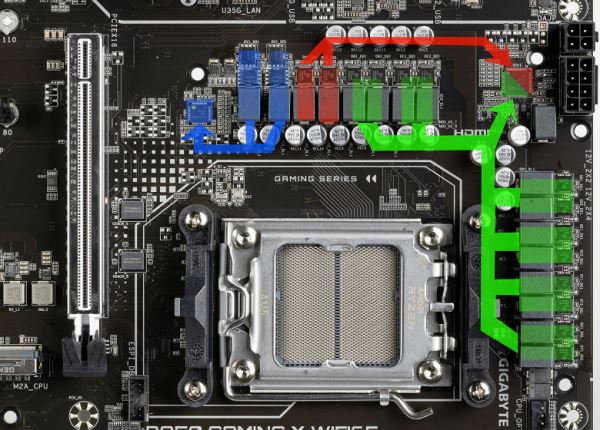

Внешне схема питания выглядит как 12+2+2: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

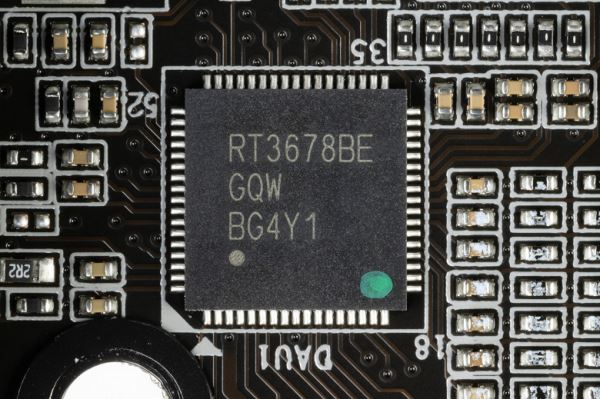

Управляет фазами VCore и SoC цифровой контроллер RT3678 от Richtek, он способен работать максимум с 10 фазами, так что уже очевидно, что используется параллельная схема для VCore (6×2). Плюс 2 фазы SoC.
Фазы питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.

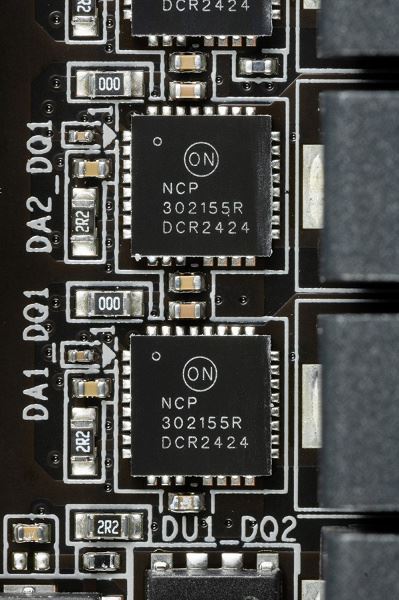

Каждая фаза VCore и SoC имеет по транзисторной сборке NCP302155 от On Semi (до 55А).

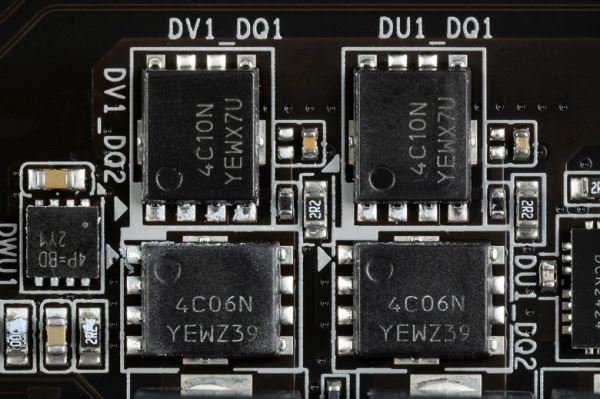

Схема питания VDD_MISC снабжена набором полевых транзисторов NTMFS4C10N/4C06N от On Semi (до 69А).
Теперь про охлаждение.

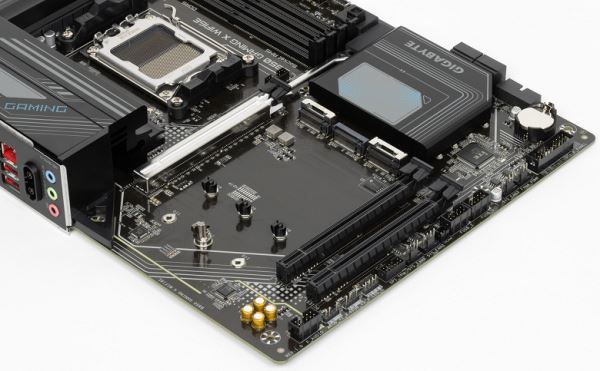

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Чипсет B850 имеет весьма широкий радиатор, он прекрасно справляется с охлаждением без вентилятора.
Остальной набор охлаждающих элементов весьма привычен.
Две группы силовых преобразователей имеют свои раздельные радиаторы.
У всех модулей M.2, как я уже выше отмечал, есть общий радиатор с термоинтерфейсом.
Материнская плата не имеет бэкплейта с оборотной стороны.
Подсветка
Все о внешней красоте

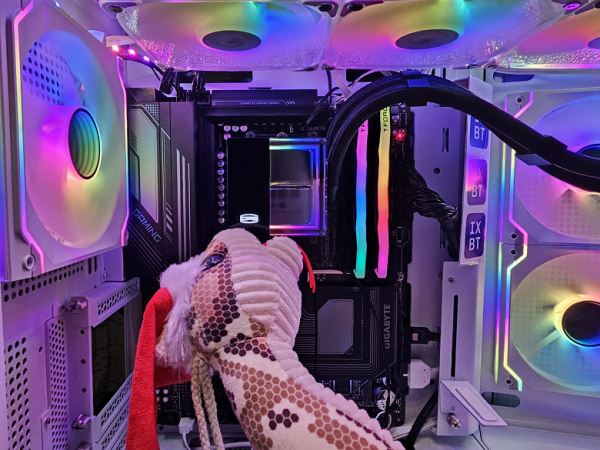

В данном случае эффект подсветки имеется лишь под радиатором чипсета. Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Gigabyte Control Center.
Кому не нравится подсветка — всегда ееу можно выключить через ПО.

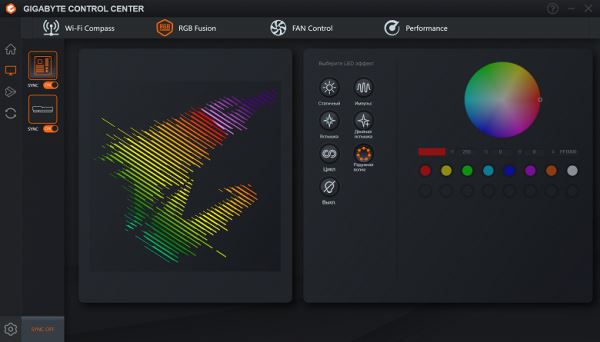

Управление идет с помощью уже встроенной в Gigabyte Control Center утилиты RGB Fusion.
Программа позволяет создать свой сценарий подсветки, используя ряд пресетов.
Программное обеспечение под Windows
Фирменное ПО Gigabyte
Все программное обеспечение можно скачать с сайта производителя Gigabyte.com.
Управление производится с помощью универсальной программы Gigabyte Control Center.
Панель настройки работы Wi-Fi антенны
Панель настройки работы вентиляторов

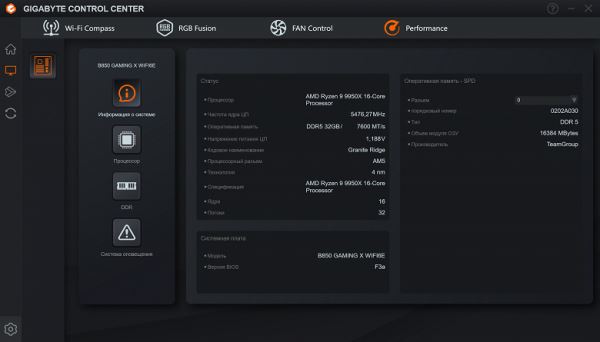

Информационная панель
Панель настройки работы CPU

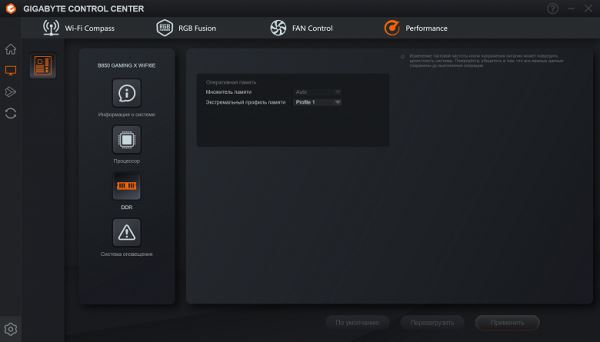

Панель настройки работы модулей памяти
Панель настройки уведомлений о превышении параметров работы блоков матплаты (вольтаж, токи)
В целом можно отметить позитивный момент в том, что GCC обеспечивает возможности настроек даже относительно малобюджетных матплат.
Настройки BIOS
Что нам дают тонкости настроек в BIOS

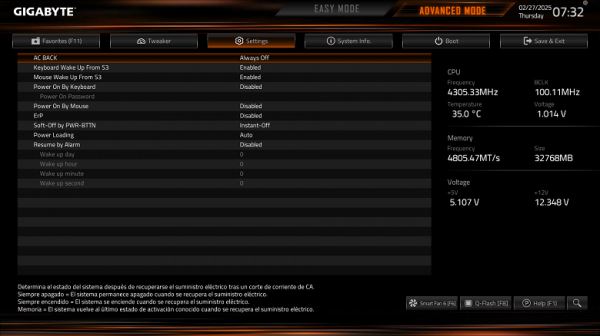

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

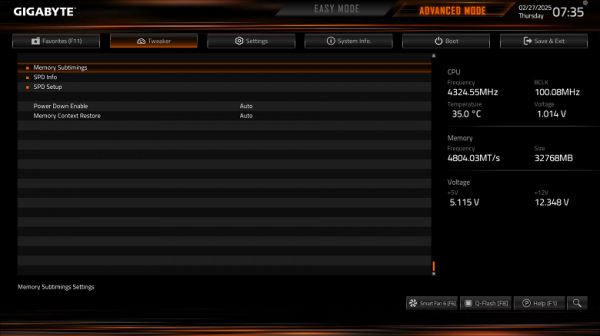

Попадаем в общее «простое» меню, где можно настраивать ограниченное число параметров, так что нажимаем наверху на Advanced mode и попадаем уже в «продвинутое» меню.

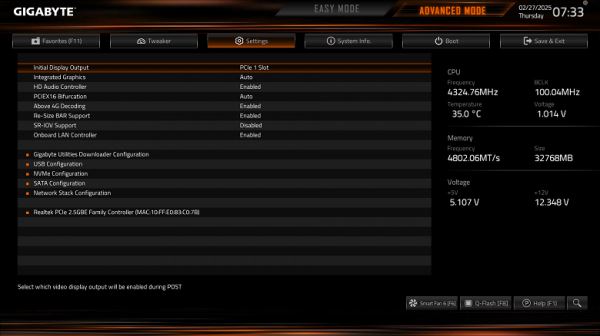

Управление периферией, можно управлять каждым портом USB, менять режимы работы слотов PCIe и M.2.

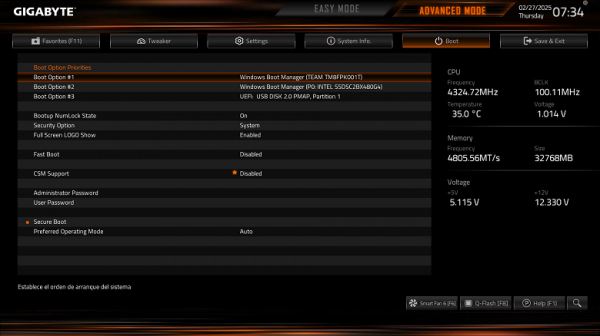

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan 6 по настройке работы гнезд для вентиляторов.

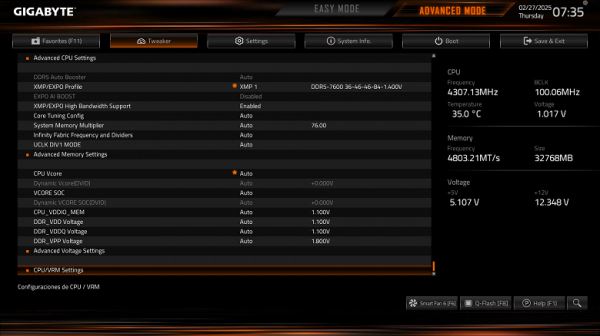

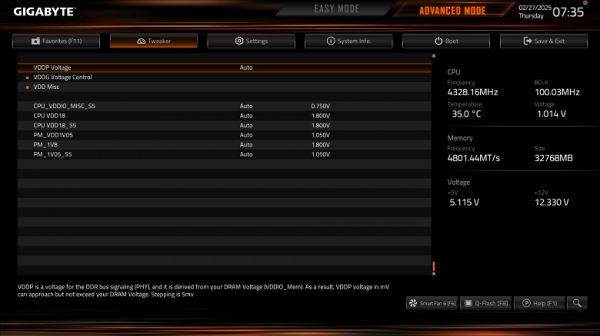

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Ryzen и оперативная память.
Работоспособность (и разгон)

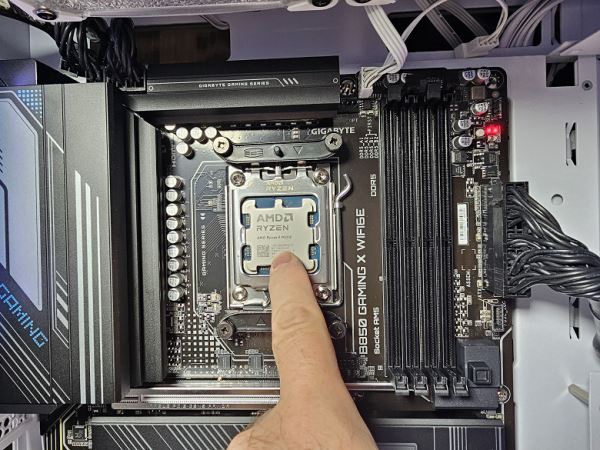

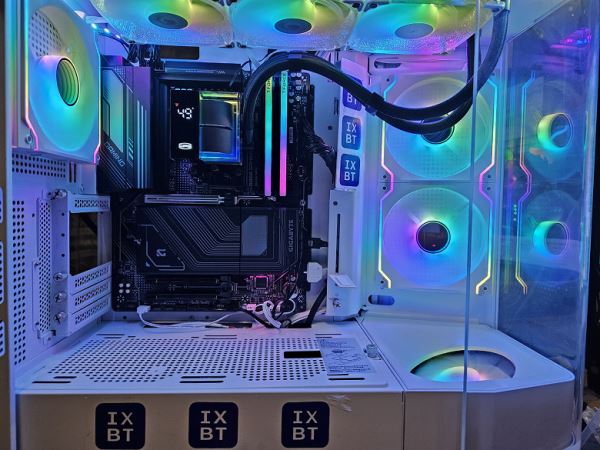

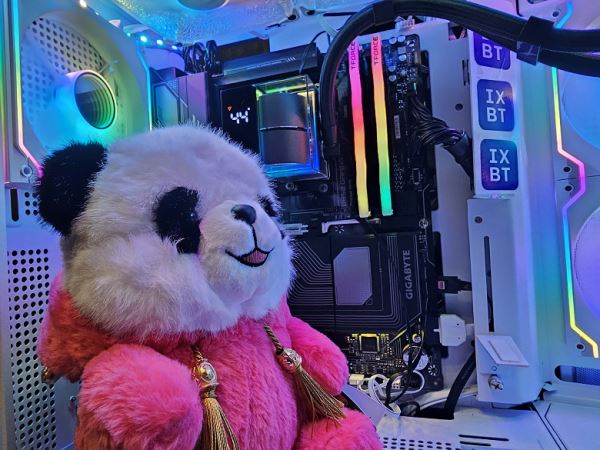

Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата Gigabyte B850 Gaming X WiFi6E;
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта – интегрированная в CPU графика;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО PCCooler DS360 BK;
- телевизор LG 55Nano956 (55″ 8K HDR);
- клавиатура Asus ROG Strix Scope и мышь Logitech.
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- 3DMark Fire Strike Physics benchmark
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.1.14

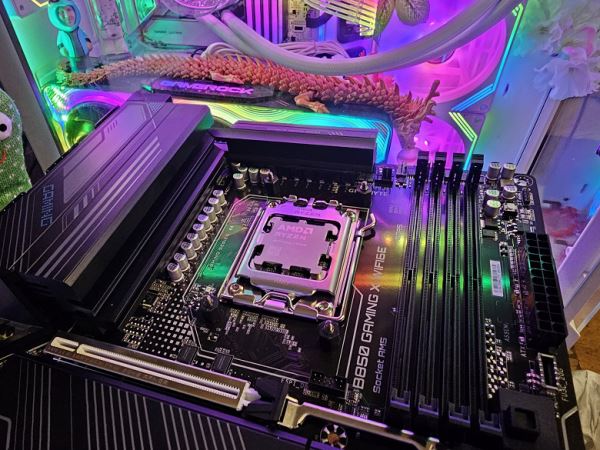

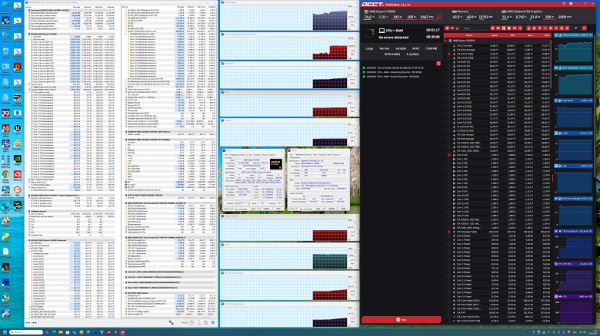

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT. Напомню, что во всех современных матплатах по умолчанию включен авторазгон CPU.
При этом современные технологии авторазгона базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате, возможностях чипсета и т.д. (контроллеры – цифровые, в UEFI вся информация имеется)..
Мы видим, что авторазгон у этой платы в режиме работы по умолчанию сработал отлично (до 5,3 – 5,5 ГГц по всем ядрам — это просто отличный уровень для матплаты такого уровня). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
И в данном разделе снова хочу напомнить про один очень важный момент заблуждения многих потребителей.
Многие пользователи уверены, что общая производительность ПК сильно зависит от уровня материнской платы: чем она дороже и навороченнее, тем выше производительность (при одинаковых остальных составляющих). Так вот, если мы запускаем все с настройками по умолчанию, то производительность в деловых задачах (не в играх) у современного ПК на 99% зависит от центрального процессора и оперативной памяти (в играх еще и от видеокарты).
Материнские платы на одном и том же чипсете, имеющие примерно сопоставимые системы питания, укомплектованные одними и теми же процессором и ОЗУ, работающие в режиме по умолчанию (без ручного вмешательства) дают разницу в производительности не выше 1,5%, что соответствует погрешности измерений. Если две платы на одном и том же чипсете стоят условно 70 000 рублей и 40 000 рублей, то это лишь говорит о том, что у первой более широкий набор периферии, более богатый комплект поставки, возможно больше опций в BIOS по настройкам того же оверклокинга, она может поддерживать модули памяти с более высокой пропускной способностью, чем вторая.
Однако если системы питания у плат на одном и том же чипсете кардинально отличаются, то авторазгон процессора у плат также может сильно отличаться, и тогда уже может быть осязаемая разница в производительности. Понятно, что такое возможно только при очень большой разницей в цене, ибо подсистема питания занимает очень большую долю в себестоимости производства той или иной материнской платы.
По всем этим причинам мы не занимаемся сравнением материнских плат внутри одного ценового уровня от разных производителей плане производительности в реальных приложениях. Осязаемая разница может быть только при ручном вмешательстве в настройки работы плат, а также при кардинальном отличии систем питания, количестве слоев текстолита и т.п.
Выводы
Материнская плата Gigabyte B850 Gaming X WiFi6E основана на младшем чипсете AMD B850 и на момент подготовки обзора имела стоимость от 25 тысяч рублей — это сравнительно дорого для решений такого уровня и объясняется расширенной функциональностью.
У Gigabyte B850 Gaming X WiFi6E имеется 15 портов USB разных видов, включая два быстрых порта USB 3.2 Gen2 и один USB 3.2 Gen2×2. Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, возможно разделение линий через настройки в BIOS Setup (в случае установки накопителя в ближайший слот M.2). У платы имеется три слота M.2, один из которых поддерживает PCIe 5.0, остальные два — PCIe 4.0.
В арсенале этой модели также есть 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора относительно мощная. Плата имеет систему охлаждения для каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают один проводной контроллер 2,5 Гбит/с и один беспроводной Wi-Fi 6E + Bluetooth 5.3. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
Gigabyte B850 Gaming X WiFi6E предлагает некоторые возможности для любителей разгона, но в целом ни плата, ни чипсет не рассчитаны на серьезный разгон.
8 апреля 2025 Г.
Источник: ixbt.com
